弯管加工常见几类磨具的总体设计

更新时间：2020-04-27

弯管加工常见几类磨具的总体设计

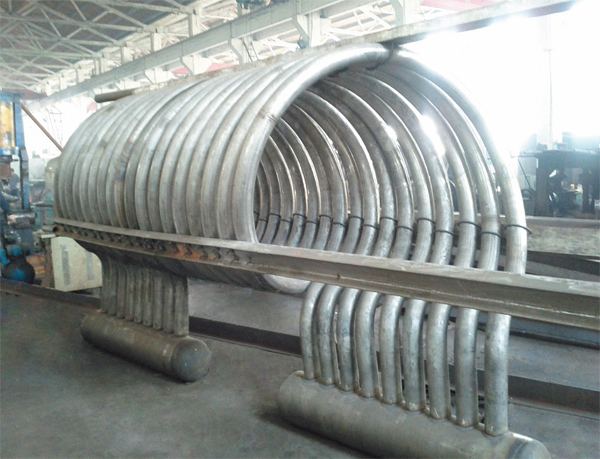

弯管加工技术性愈来愈常见，另外大家针对弯头商品的品质规定也愈来愈高。为确保弯管加工的品质，务必设计方案有效的弯管模具。在制作磨具的情况下，必须有效设计方案其的加工工艺主要参数。金属材料管件的弯折在工业化行业运用十分普遍，关键用以小车、机械设备、环境保护、化工厂、民用型等制造行业。

融合很多年的工作经历来剖析，针对弯管加工磨具的设计方案理应非常充分考虑好多个关键点：一套弯管模具的规范构造关键有轮模、夹模、导模、芯轴、抗皱板等五一部分构成，工作中时其姿势全过程为：芯轴进芯，夹模夹持管件随轮模一起旋转，导压模紧管件伴随着管件的弯折而追随，而抗皱板固定不变，当弯头视角做到设置视角后，芯轴撤出，导模、夹模松掉、校准，进行全部姿势。

在弯管加工冲压模具中，在其中的关键流程便是对于于轮模的设计方案。一般也是以这一位置刚开始开展设计方案。当商品管件直径D，壁厚δ，弯曲半径R（设计方案三要素）明确后，在设计方案轮模弯曲半径时务必考虑到管件的反跳，进而明确磨具的弯曲半径R'。

一般状况下，弯管加工冲压模具时，轮实体模型腔直徑依据管件直径设计制作，管件壁厚、直径决策了管件的抗压强度，立即危害夹模的夹紧长短，轮模夹紧长短与夹模相互配合。轮模因为经常受夹模的夹持冲击性及管件的弯折力，因而规定总体延展性好，有优良的耐冲击工作能力，且凹模表层耐磨损，现阶段一般选用热处理+渗氮的热处理方法，凹模表层强度达到HRC55～HRC60。以便确保弯管加工的品质，在开展冲压模具时，针对夹模设计方案的关键规格为长短规格，它关键在于商品2个弯折中间的直段距离，夹模长规格过小，不可以夹持管件，弯头时管件易跑偏，实际操作外型，弯折一部分出坑，不符合商品规定。相反，规格过大，非常容易将前一个弯夹扁、形变，这在加工工艺上不是允许的。因而，长规格要挑选适合。
